건축설비기사 필기, '전열 3형제'와 '온도계 삼총사' 헷갈리면 무조건 틀립니다!

1. 한 줄 정의: 전열과 온도계란 무엇일까요?

• 고기집 불판 위에 고기가 익어가고, 에어컨 바람이 방 안을 시원하게 만드는 것 모두 열이 이동하기 때문입니다. '전열(Heat Transfer)'은 열이 높은 곳에서 낮은 곳으로 이동하는 3가지 방식(전도, 대류, 복사)을 뜻하며, '온도계'는 이렇게 시시각각 변하는 실내 환경을 인간이 제어할 수 있도록 기온, 습도, 벽면 열까지 정확하게 측정해 주는 센서입니다.



2. 시험에는 이렇게 나옵니다 (출제 포인트)

• 건축설비기사 필기(건축환경 과목)에서 이 파트는 개념 매칭 문제와 종류 구분 문제로 무조건 출제됩니다.
• 주로 "고체 내부나 정지하고 있는 유체에서 분자의 진동에 의해 열이 이동하는 현상은?"과 같이 전열의 정의를 묻는 문제, 혹은 "기류(바람)의 영향을 받지 않고 오직 주위 벽면의 복사열만을 측정하는 온도계는?"처럼 특정 온도계의 종류와 특징을 올바르게 연결했는지 파악하는 문제가 출제됩니다.



3. 🚨 수험생 90%가 헷갈리는 함정

• 가장 많이 파놓는 함정은 바로 '흑구온도계(Globe Thermometer)'의 성질입니다. 많은 노베이스 수험생분들이 이름에 '온도계'가 들어가니까 일반 온도계처럼 공기 온도(기온)를 재는 도구라고 생각하십니다. 하지만 흑구온도계는 검은색 구체 안에 온도계를 넣어 주변 벽면이나 태양에서 나오는 '복사열(방사열)'을 흡수해 측정하는 장치입니다. 시험 문제에서 "흑구온도계는 순수한 실내 기온만을 측정한다"거나 "대류열을 측정한다"라는 보기로 나오면 가차 없이 오답으로 골라내셔야 합니다!

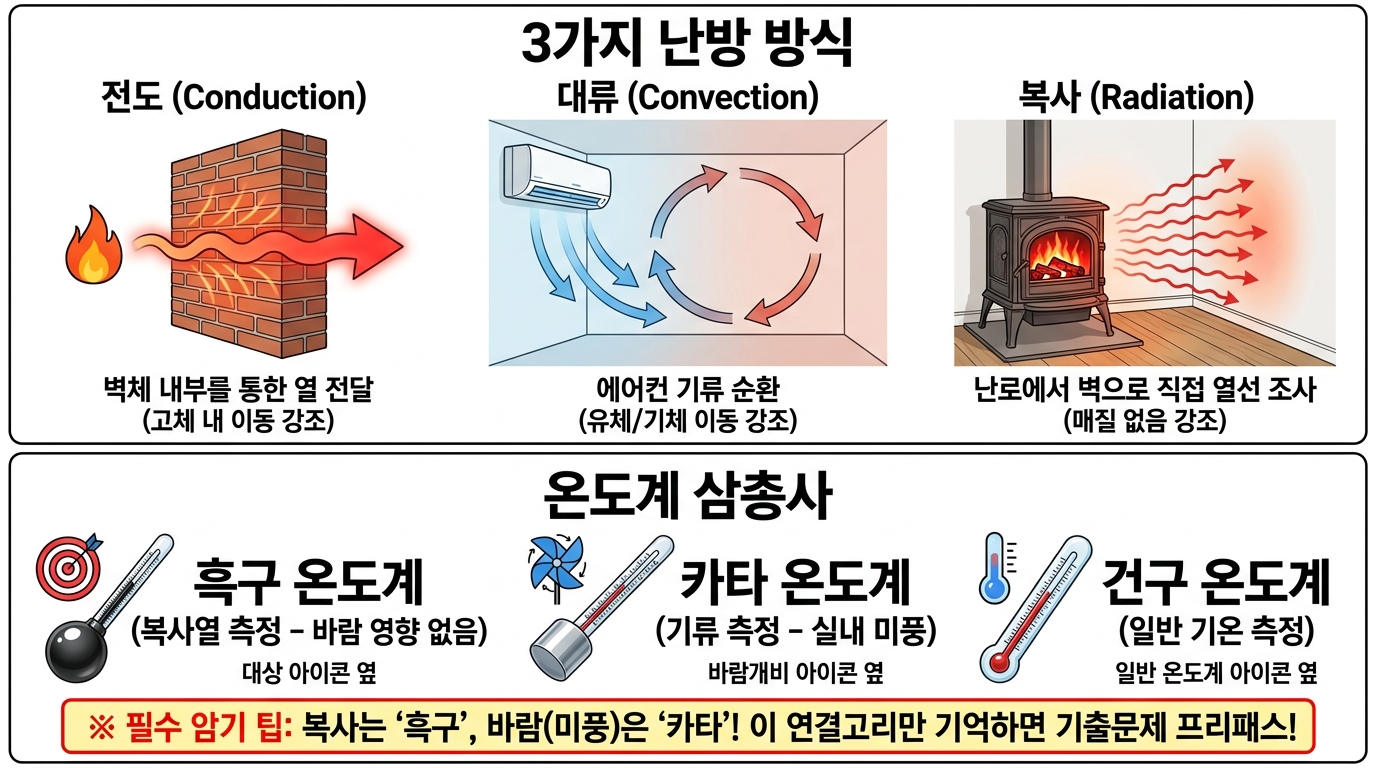

• 전열 3방식, 핵심 온도계 특징

1. 전도: 벽돌 벽 내부를 타고 열이 통과하는 화살표 (고체 내부 이동 강조)
2. 대류: 에어컨 기류가 회전하며 공기를 순환시키는 그림 (유체/기체 이동 강조)
3. 복사: 난로에서 벽면으로 직접 내리쬐는 열선 일러스트 (매개체 없음 강조)

• 하단 - 온도계 삼총사:

• 과녁 모양 아이콘 옆에 흑구온도계 = 복사열 측정 (바람 영향 X) 글씨 크게 배치
• 바람개비 아이콘 옆에 카타온도계 = 미풍(실내 기류) 측정 글씨 크게 배치

• ※ 암기 필수 단골 족보: 복사는 '흑구', 바람(미풍)은 '카타'! 이 연결고리만 외워도 기출문제 프리패스!



4. ⏱️ 배운 내용 바로 확인! 30초 미니 퀴즈

• Q1. 고체 내부에서 열의 이동을 의미하며, 건축물 벽체를 통해 실내외로 열이 빠져나가는 현상과 밀접한 전열 방식은 '대류'이다. ( O / X )
• Q2. 실내 온열 환경을 평가할 때 사용하는 온도계 중 '카타온도계(Kata Thermometer)'는 주로 실내의 미풍(미세한 기류)을 측정하는 데 사용된다. ( O / X )



5. 정답 및 풀이

• Q1 정답: X - 해설: 고체 내부를 통해 열이 엉금엉금 전달되는 방식은 대류가 아니라 '전도(Conduction)'입니다. 대류는 공기나 물 같은 유체가 직접 움직이며 열을 나르는 방식입니다.
• Q2 정답: O - 해설: 카타온도계는 정체되기 쉬운 실내의 아주 미세한 바람(기류)을 잡아내는 전용 온도계가 맞습니다. 시험에 단골로 등장하니 꼭 매칭해 두세요!
• 💡 강사 한마디: "전도·대류·복사의 정의와 카타·흑구온도계의 목적만 구분할 줄 알면 이 파트에서 틀릴 문제는 단 하나도 없습니다!"



6. [다음 화 예고]

• 열에 대한 이야기는 여기까지입니다. 이제 우리 눈을 편안하게 만들어주는 또 다른 환경 요소로 넘어갑니다. 다음 시간에는 실내 건물의 밝기와 창문 크기 설계를 결정하는 아주 흥미로운 주제, [빛환경(주광률과 조도 기준)]에 대해 핵심만 콕 짚어 드리겠습니다. 다음 시간에 만나요!
